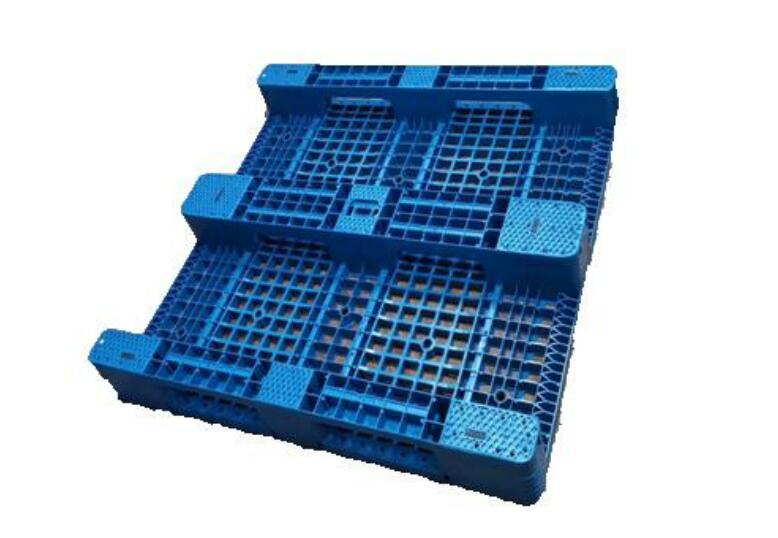

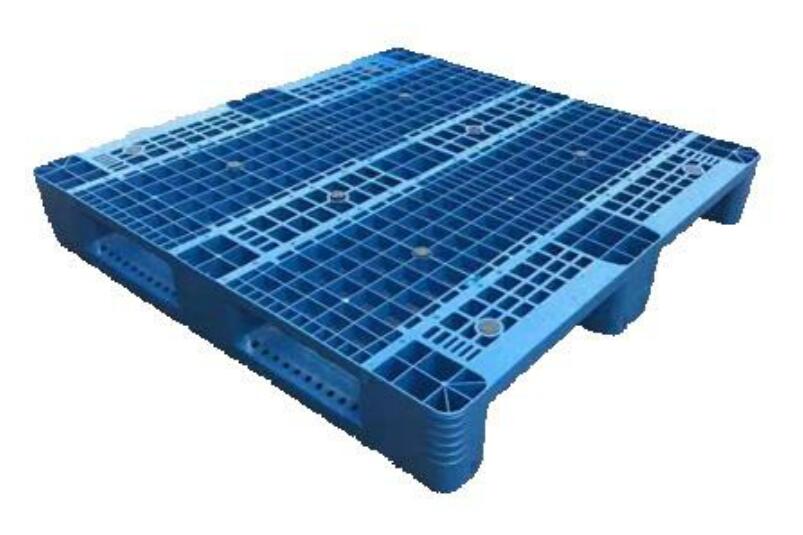

實物尺寸細節圖
參數表
外形尺寸∶長*寬*高1100mm*1100mm*155mm
產品技術說明
1.額定載荷:靜載6噸,動載1.5噸
2.貨架載:1噸
3.顏色:藍色、綠色、白色、黑色,具體顏色根據客戶定制
4.生產工藝:一次成型(后置鋼管)
5.主要原料: 聚乙烯pe或聚丙烯PP
6.產品增強:面部4根;底部4根;
7.使用溫度:+40°℃~-25℃
8.總重量:20士0.5KG(內置8根鋼管)
9.防滑說明:面部和底部均有防滑設計

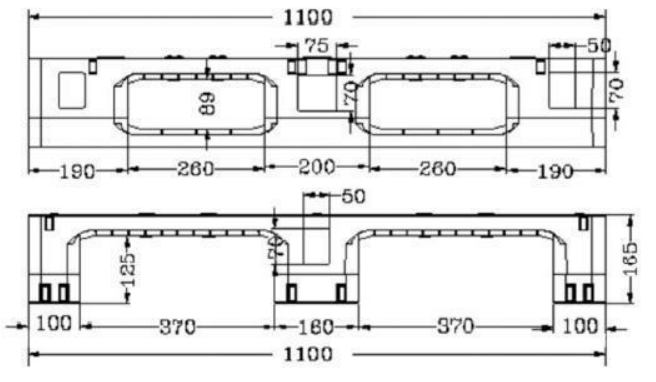

插孔尺寸
產品特性

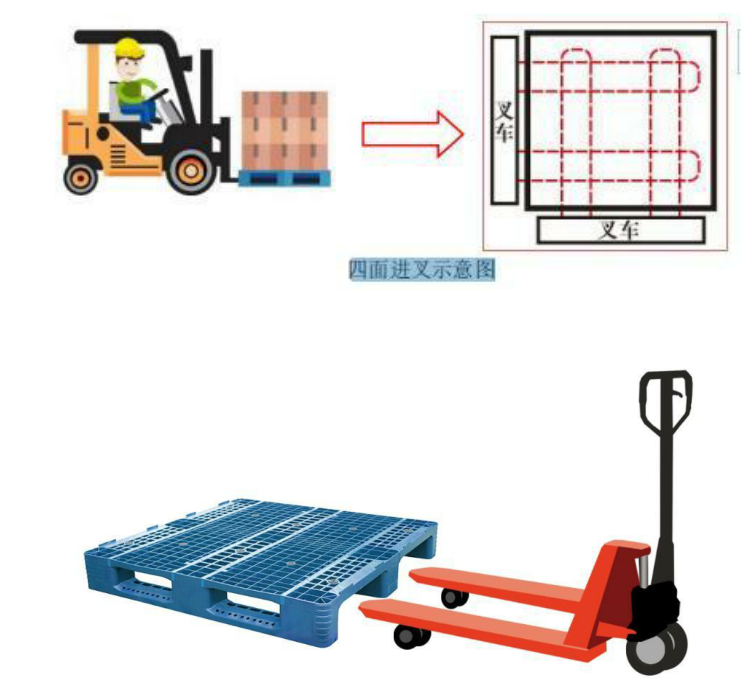

( 1)托盤為網格川字結構塑料托盤,四向進叉,叉車可任意方向叉取托盤,提高裝卸的搬運效率,此托盤也可用于貨架使用。
川字結構形式,便于手動、電動叉車進出
(2)采用聚丙烯或聚乙烯為主材料,韌性好結實耐用,防潮防霉,無毒無害,衛生不污染。
(3)為增加產品強度,底部和面部交叉放置8根鋼管,鋼管材料用熱鍍鋅處理鋼帶制成,是產品更美觀,鋼管端頭不外露。

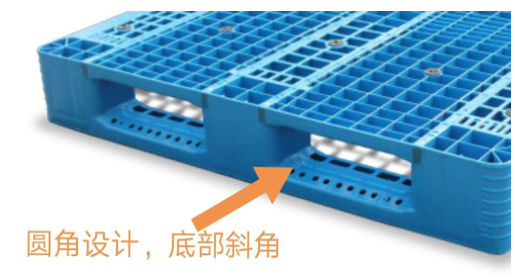

(4)托盤叉孔兩側為圓角設計,減少叉車碰撞,叉孔底部為斜角坡面,方便搬運工具進出。

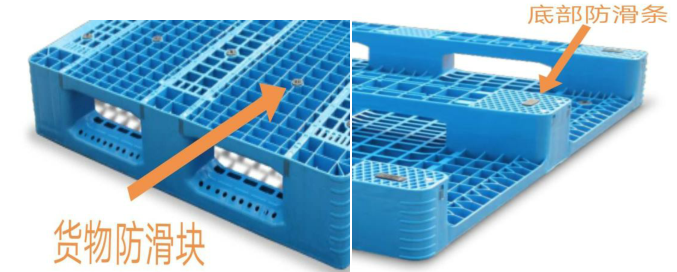

(5)托盤上下面都加有防滑塊,使用安全提供。

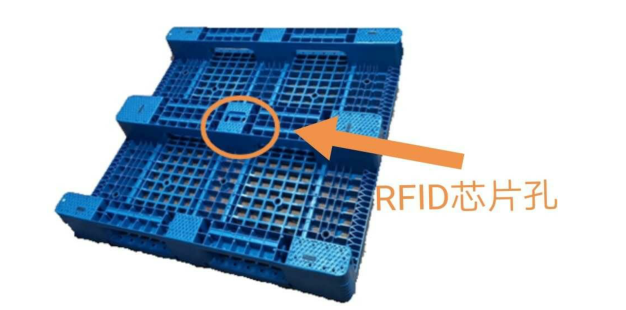

( 6)底部中間位置有帶蓋的RFID芯片安裝孔,滿足托盤信息化管理。

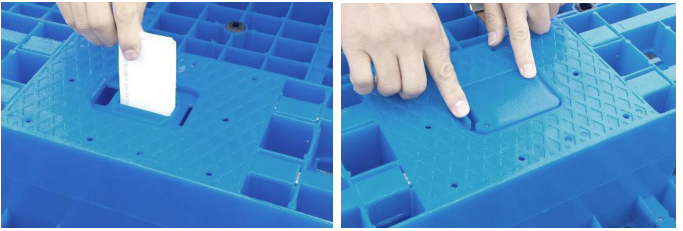

RFID芯片孔的安裝方式,安裝之后芯片盒有蓋子,保護芯片。

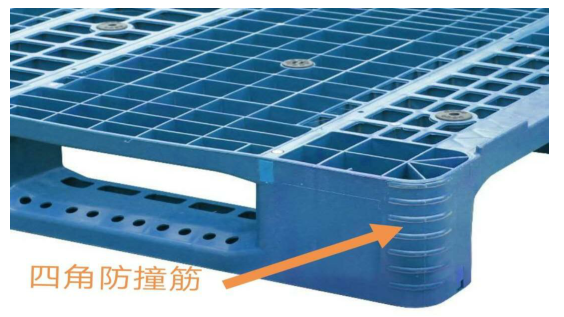

(7)產品四角防撞筋設計,保證角跌落試驗性能要求,還能起到托盤包裝纏繞膜的固定作用。
質量標準
(1)外觀∶
①卡板表面平整,無批鋒、縮水、毛絲、銳角、刮痕、裂紋;
②卡板表面無泥沙、雨水殘留、臟污;
③卡板放于平整地面,四角都能著地,不搖晃。
( 2)托盤對角線誤差≤5mm,滿載彎曲擾度<5mm ;
( 3 )顏色∶藍色(可定做其它顏色,由客戶決定);
(4)質量保證︰提供原材料檢驗證明,不用回料;
( 5)檢驗標準∶托盤驗收按GB/T15234-1994.《塑料平托盤》,標準之外的要求由供需雙方協議。
